激光打标机打印图片参数设置（软件自有功能）
图片称之为位图
在激光打标机中如果要输入位图，在绘制菜单中选择“位图”命令或者单击
图标。

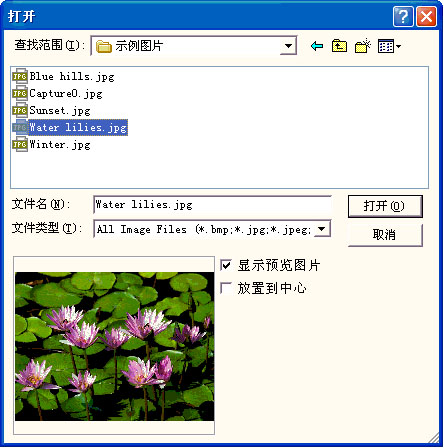

图4-60 位图输入对话框 |
此时系统弹出如图4-60所示的输入对话框要求用户选择要输入的位图。
图4-61 位图参数 |
当前系统支持的位图格式有：
Bmp；Jpeg, jpg；Gif；Tga；Png；Tiff；Tif
显示预览图片：当用户更改当前文件时会自动显示当前文件的图片在预览框里。
放置到中心：把当前图片的中心放到坐标原点上。

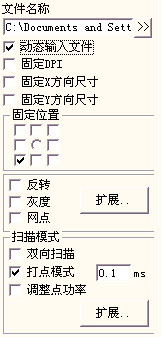

用户输入位图后，属性工具栏显示如图4-61所示的位图参数。
动态输入文件：指在加工过程中是否重新读取文件。
[GuestBuy]
固定DPI：类似于图形的分辨率。由于输入的原始位图文件的DPI值不固定或我们不清楚,可以通过“固定DPI”来设置固定的DPI值。DPI值越大,点越密,图像精度越高,加工时间就越长。
DPI:是指每英寸多少个点,1英寸等于25.4毫米。
[/GuestBuy]

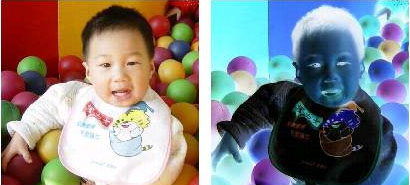

固定X方向尺寸: 输入的位图的宽度固定为指定尺寸,如果不是则自动拉伸到指定尺寸。 固定Y方向尺寸: 输入的位图的高度固定为指定尺寸,如果不是则自动拉伸到指定尺寸。 固定位置: 在动态输入文件的时候,如果改变位图大小时以哪个位置为基准不变。 图象处理: 反转: 将当前图像每个点的颜色值取反,如图4-62所示。
|
图4-62 反转颜色，左为原图

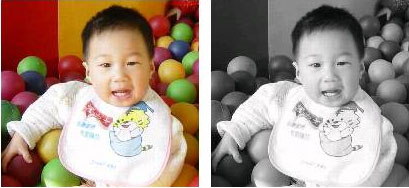

灰度: 将彩色图形转变为256级的灰度图,如图4-63所示。
|
图4-63彩色图像和灰度图像，左为原图

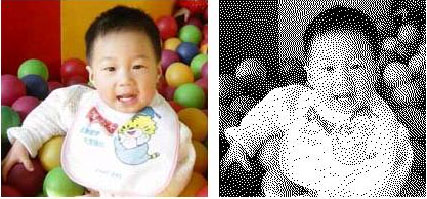

激光打标机中的网点: 类似于Adobe PhotoShop中的“半调图案”功能，使用黑白二色图像模拟灰度图像，用黑白两色通过调整点的疏密程度来模拟出不同的灰度效果, 如图4-64所示（图中竖白条为显示问题，加工时不会出现）。
|
图4-64 网点处理

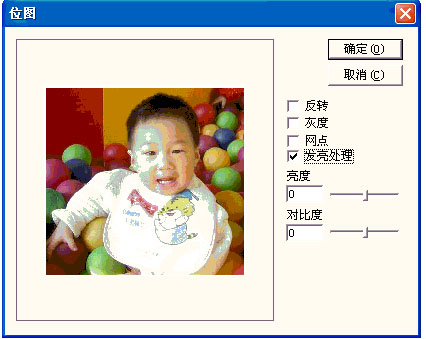

点击图像处理的扩展按钮会弹出如图4-65所示的位图处理对话框。
|
图4-65 位图处理对话框
发亮处理: 更改当前图像的亮度和对比度。
扫描模式:

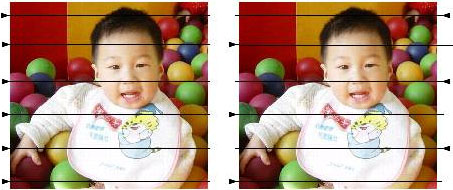

双向扫描: 指加工时位图的扫描方向是双向来回扫描,如图4-66所示。
|
图4-66 左图为单向扫描, 右图为双向扫描
激光打标机中的打点模式:指加工位图的每个像素点时激光是一直开着,还是每个像素点开指定时间。
调整点功率: 指加工位图的每个像素点时激光是否根据像素点的灰度调节功率。
图4-67位图扫描扩展参数 |
扫描扩展参数,如图4-67所示。
Y向扫描: 加工位图时按列的方向逐列描。
激光打标机中的位图扫描行增量: 加工位图时是逐行扫描还是每扫描一行后再隔几行数据再扫描,这样有时在精度要求不高的时候可以加快加工速度。
